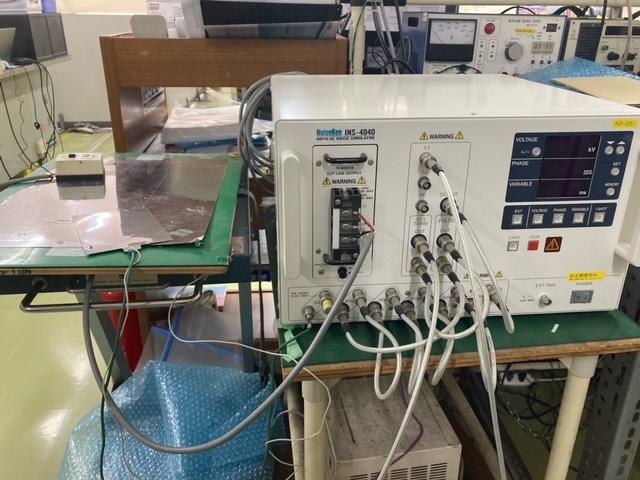

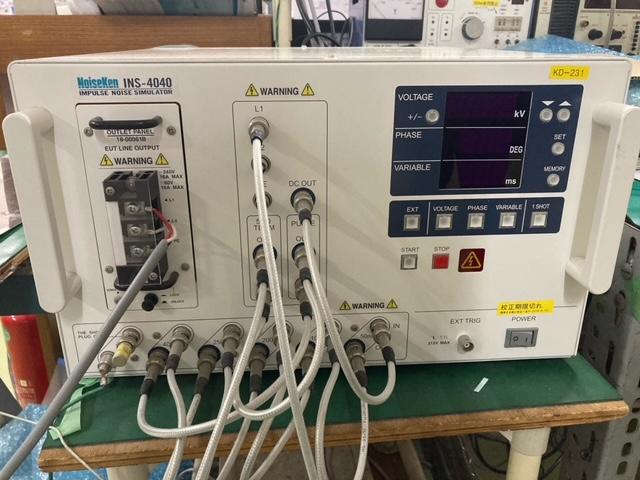

インパルスノイズ試験機
クリックすると拡大できます
| 受託価格（税込） | お問い合わせください |
|---|---|
| 発送元住所 | 愛知県清須市 |
| 電気・電子計測機器 | |
| カテゴリ（子） | 試験機器 |
| 株式会社ノイズ研究所 | |
| INS-4040 | |
| 1 | |
|
電源ラインに高電圧パルスを重畳することで、EUTのノイズ耐性試験を行う。 ノーマルモード、コモンモードの重畳方式を切替て試験を行う。 |
- パ ルス出 力電 圧 ：0.01～ 0.09kV±0.04kV 0.10～ 4.00kV±10% 終 端抵抗 接続 時 0.01kVステ ップ
出 力極性：正 ／ 負
パ ルス幅：50,100,200,250,400ns ±10% の組 み合わ せ （ 50ns～ 1000nsの 50nsス テッ プ） お よび最 短接 続にて 10ns ±3ns
立 ち上が り時 間：1ns以 下
出 力 イ ン ピ ー ダ ンス ：50Ω 系 （ 53.5Ω ）
工場機器の詳細
| 受託のみ | |
| 確認可 | |
| AC100～ 240V±10% 50／ 60Hz±10% | |
| 140VA | |
| (W)430×(H)249×(D)420 mm 突起部を含まず | |
| 約 19kg |
| 有 | |
| 無 | |
| 無 |
| 都度問合せ | |
| 輸送不可 | |
| 無 | |
| 無 | |
