ドイツ サブマイクロフォーカス工業CT diondo d5
クリックすると拡大できます
| 価格（税込） | お問い合わせください |
|---|---|
| 発送元住所 | 静岡県磐田市富丘 |
| 電気・電子計測機器 | |
| カテゴリ（子） | 試験機器 |
| diondo | |
| diondo d5 | |
|
4D 現場 ローディング CT 熱膨張率が低い花崗岩ステージ！2種類の検出器が搭載可能な高出力 X 線源・高解像度検出器でX線検査・3D解析で欠陥品を発見！ diondo d5 は、性能、サイズ、機器の互換性を必要とするお客様向けに特別に設計されています。 これらのモジュールには、引張試験機および圧縮試験機、多軸タイヤ拘束装置、環境試験室などが含まれます。 ▪ 自動車産業 ▪ 金属材料 ▪ 積層造形 ▪ 航空宇宙 ▪ 複合材料 ▪ 生物医学 ▪ 地盤工学 |
- 高出力 X 線源と高解像度検出器を最大 9 軸の精密機械システムの組み合わせで、柔軟性とパフォーマンスの革新的な飛躍が可能になります。
▪ さまざまな組み合わせが可能
特定の試験ニーズを満たすために最大 2 つのチューブと 2 つの検出器を装備
▪ 革新的なソフトウェア パッケージ
スパイラルCT、散乱補正、平面CT撮影など、多彩な検査ソリューションに対応。
▪ 座標測定技術
VDI/VDE 2630-1.3 規格に準拠した再現可能な 3D 測定テクノロジーにより、最高の測定要件を満たします

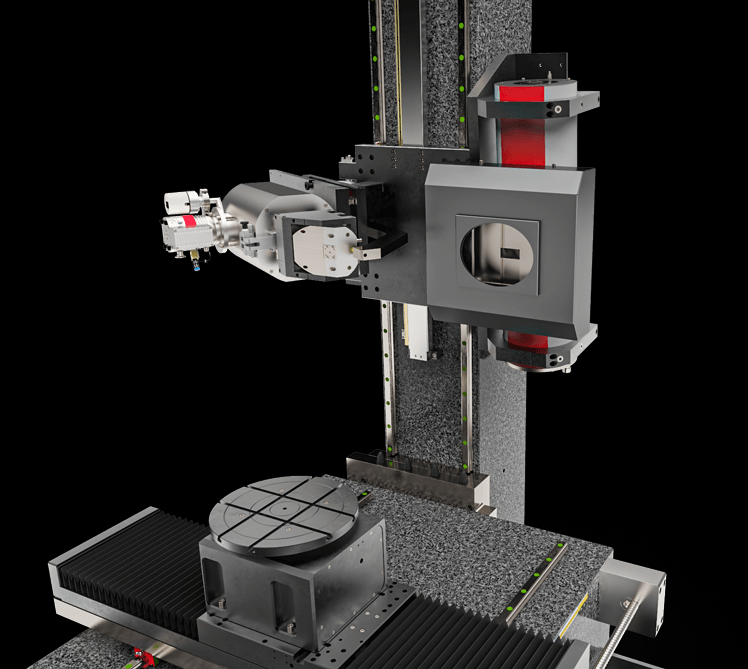

▪ 花崗岩の機械システム
最大 9 つのモーター駆動軸を装備可能で、最大限の柔軟性を実現
●ミニフォーカスチューブ
最大 600 kV の高性能 X 線システムにより、同じテスト信頼性でスキャン時間を短縮できます。

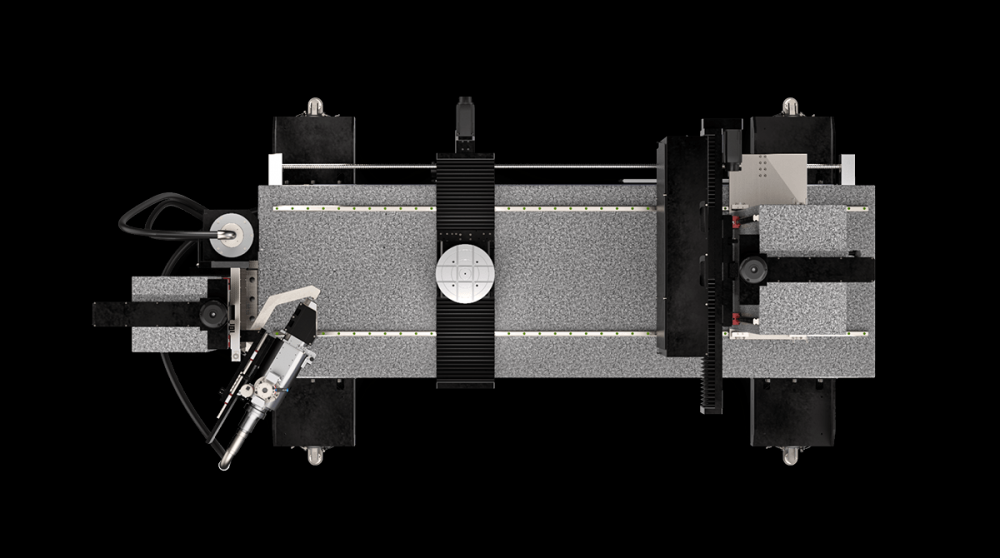

●花崗岩マニピュレータ
●ライン検出器＆フラット検出器カスタマイズ
●体積測定
最小のコンポーネントの複雑な測定から、大きなオブジェクトのテストまで、あらゆることが可能です。
●マイクロフォーカスおよびナノフォーカスチューブ
最大 300 kV までの高分解能管構成により、最高の分解能と短い測定時間を保証します
●自由に構成設定可能
ニーズに応じて最大 9 つの軸を自由に選択
【仕様】
マイクロフォーカスX線管：240/300 kV
小焦点X線管：450/600kV
エリアアレイ検出器：3000 × 3000px、139μm
ラインアレイ検出器：4100px、200μm
焦点距離範囲 (マイクロフォーカス): 500-1950mm
焦点距離範囲 (小焦点): 850-2400mm / 800-2100mm
最大有効検出範囲: Ø700 × H1300mm / Ø850 × H1300mm、カスタマイズ可能
最大耐荷重：100kg

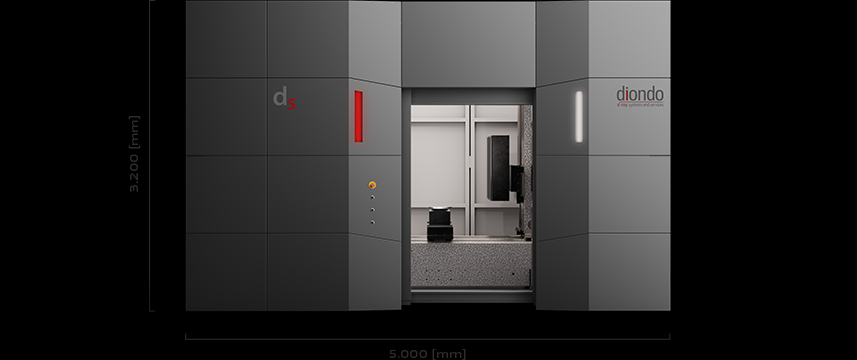

本体サイズ：L5000×B2900×H3200mm
本体重量：40t
マニピュレータ: 花崗岩プラットフォーム、 7/9 軸マニピュレータ
関連リンク - https://www.diondo.com/produkte/diondo-d5
