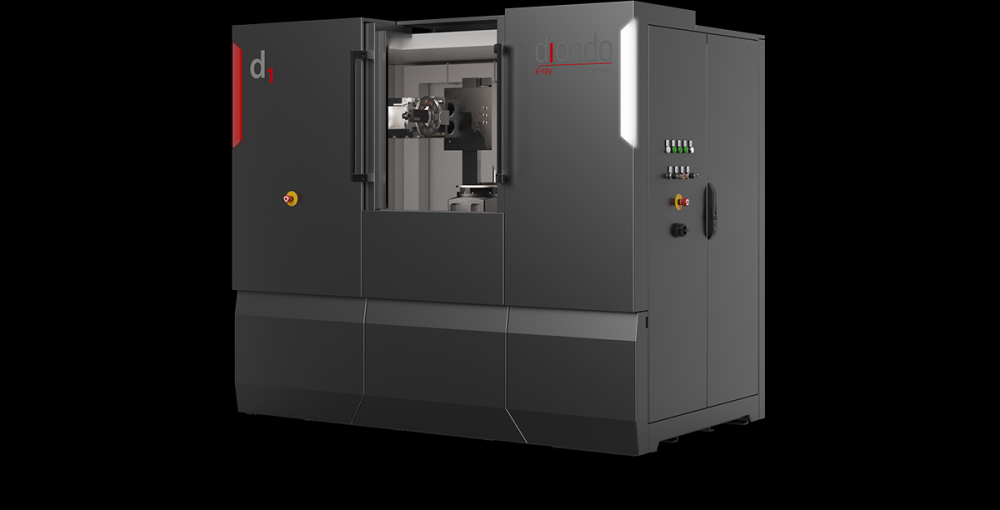

ドイツコンパクトマイクロナノ工業CTシステム diondo d1
クリックすると拡大できます
| 価格（税込） | お問い合わせください |
|---|---|
| 発送元住所 | 静岡県磐田市富丘 |
| 電気・電子計測機器 | |
| カテゴリ（子） | 試験機器 |
| diondo | |
| diondo d1 | |
|

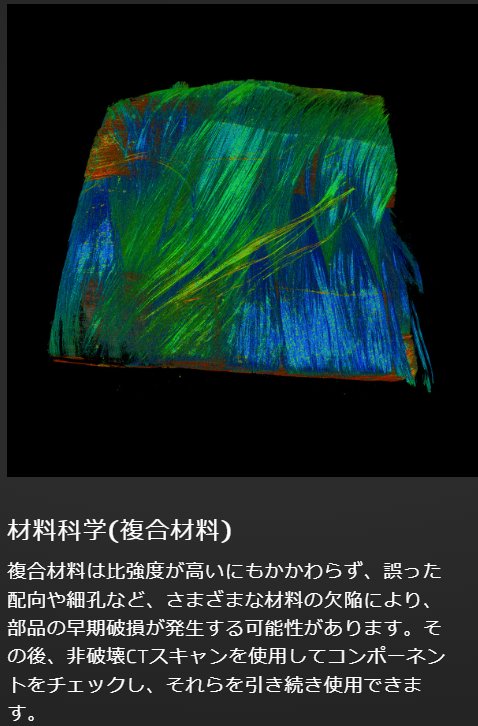

【応用分野】 高性能透過型X線源 高出力トランスミッションを使用することにより、小ロットの検査などに大きなメリットをもたらします。 ▪ 積層造形 ▪ 繊維複合材料 ▪ 電子電気分野 |
- 最小および中サイズの分析と測定に最適 高性能透過型X線源の採用により、従来と比べて同じ測定時間で4倍の分解能を実現
diondo d1 は、小型および中型部品の分析および測定用に特別に設計された高解像度マイクロ・ナノ CT システムです。 従来のシステムと比較して、d1 は高出力透過 X 線源を使用することで、同じ測定時間で最大 4 倍の分解能を達成でき、同じ分解能で測定時間を 1/4 に短縮できます。 非常に高い送信出力により、新エネルギー電池などの新エネルギー車両用途における困難な材料の組み合わせの分析も可能になります。
●短時間・高解像度
● 最高精度・最大検出量
●高精度の花崗岩機械システム

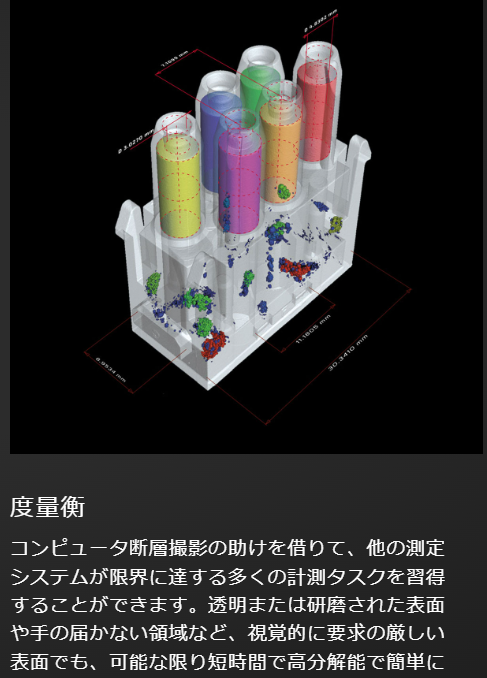

● 座標測定技術
●高度なスキャン モード
【仕様】
X線管：190～240[kV]
エリアアレイ検出器：3,000×3,000ピクセル、139[μm]
焦点検出距離：800[mm]、可変
検出範囲：Ø 300 x 230 H [mm]
最大有効検出範囲：Max.Φ400×400H[mm]
最大耐荷重：20[kg]
本体寸法：長さ2,350×幅1,450×高さ2,035[mm]
本体重量：5.5[t]
diControl ソフトウェアの機能 ：DR 機能、スパイラル CT、角度制限スキャン、高速 CT、高速再構成 GPU 加速、ビームハードニング補正、アーティファクト補正、バッチ自動検出、自動幾何補正、日常検出、状態検出、測定モジュール VDI/VDE 2630
機械システム： 花崗岩プラットフォームをベースとした 4/5 軸機械システム
関連リンク - https://www.diondo.com/produkte/diondo-d1
