ドイツ diondo工業CT測定サービス-繊維複合材料分析
クリックすると拡大できます
| 価格（税込） |
¥56,100
上記価格には、購入者様のサービス利用料2%を含んでおります
|
|---|---|
| 発送元住所 | 静岡県磐田市富丘 |
| 電気・電子計測機器 | |
| カテゴリ（子） | 計測器 |
| diondo | |
| diondo の工業用 CT 検査システムは、複合材料の繊維構造や内部欠陥などを明確に表示し、研究者が材料の構造特性、機械的特性、熱伝達性能などの重要な指標を分析するのに役立ち、それによって材料の設計と製造プロセスが改善されます。 |
- 低価格・高精度・正確な非破壊検査 5万円～/1 検体
5万円(税別）～/ 1 検体
※検体輸送費(基本的に検体運搬費用はお客さま)
【測定内容】
欠陥分析-気孔分析
寸法測定
※他測定内容はお問合せください。
【納品データ】
測定レポート + オリジナルレポート画像 + 欠陥統計表
【CTスキャナ仕様】
機種名：汎用マイクロ・ナノCTシステム diondo d2
反射ターゲットX線管： 190-300kV
送信ターゲット X線管： 160～300kV
エリアアレイ検出器： 3000 × 3000px、139μm
焦点距離範囲： 400-1200mm、調整可能
最大有効検出範囲： Ø520×H650mm
最大耐荷重：50kg
本体サイズ： L2900×B2050×H2180mm
diControl ソフトウェアの機能 ：DR 機能、スパイラル CT、角度制限スキャン、高速 CT、高速再構成 GPU 加速、ビームハードニング補正、アーティファクト補正、バッチ自動検出、自動ジオメトリ補正、日常検出、ステータス検出、測定モジュール VDI/VDE 263
●繊維 複合材料の内部構造における層間の界面、強化材の分布、複合構造の全体的な状態を明確

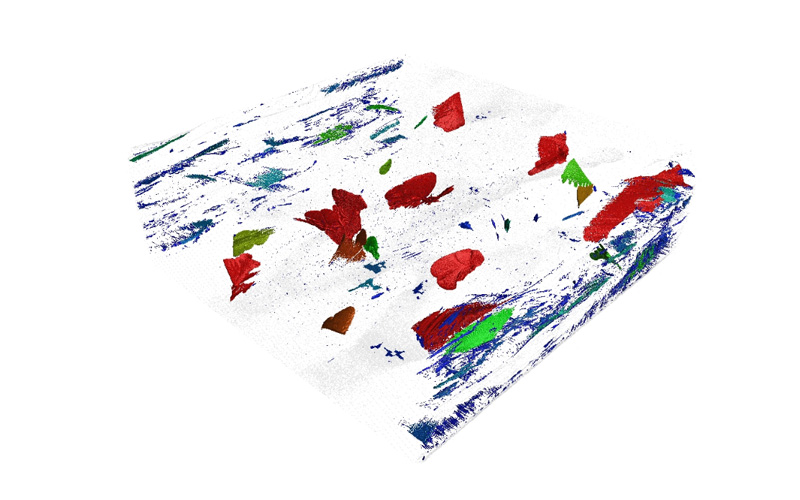

●繊維複合材料の緩み、剥離、ボイド、細孔、層間剥離、亀裂などのさまざまな欠陥を検出し、それらが複合材料の性能と耐用年数に及ぼす影響を評価

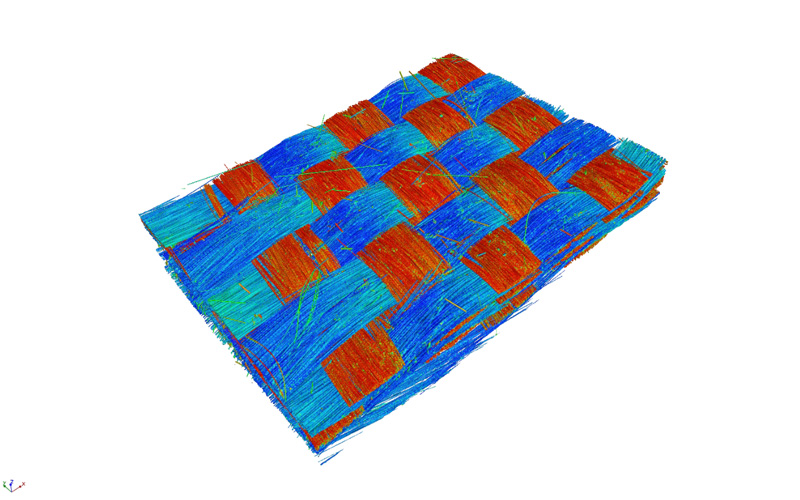

●繊維複合材料の繊維配向、密度分布、気孔率などの微細構造特性を分析し、均質化された材料特性を計算し、繊維とマトリックスの間の接合界面の品質を評価
●繊維複合成形部品の厚さ、直径、線径、その他のパラメータなどの幾何学的精度を測定
●繊維複合材料の分布と気孔率の特性を分析
●機械的試験で複合材料の応力分布と損傷範囲を評価
●複合材料の流体シミュレーション実験を実施して、伝達現象を評価し、浸透率を計算
